⚡ コスト削減効果シミュレーター

ヘリウムコスト削減と投資回収
リアルタイム試算

貴社の稼働条件を入力するだけで、年間削減額・損益分岐点・投資回収期間を自動計算します

稼働条件の設定
検査容積mL
500 mL
検査圧力kPa/G
170 kPa/G
サイクルタイムsec
60 sec
一日稼働時間時間/日
22 時間/日
月間稼働日数日/月
25 日/月
設備稼働率%
85 %

価格設定(貴社専用)
ヘリウムボンベ購入価格円/本
回収機販売価格(御見積)万円
電力単価円/kWh

回収機・装置設定
回収機モデル
検査装置台数
1

シミュレーション名
✓ 保存しました
保存済みシミュレーション
読み込み中...
年間コスト削減額
万円/年
電気代差引後の純削減
投資回収期間
計算中...
5年間総節減額
万円
回収機投資額差引後
生産数量・ヘリウム使用量
生産数量 / 日
個/日
生産数量 / 月
個/月
生産数量 / 年
個/年
ボンベ使用数 / 月
本/月(現状)
ボンベ使用数 / 年
本/年(現状)
回収後ボンベ / 年
本/年(導入後)
※ 生産数量は検査装置の全台合計  1サイクル消費量は大気圧換算容量 L(ANR) で算出  稼働率・稼働時間・稼働日数を反映した実効値
投資対効果シミュレーション
−.−
年で投資回収(損益分岐点)
シミュレーション期間
5年間
年別累積コスト比較
経過年現状(万円)導入後(万円)差額
計算条件サマリ
回収機 機種情報・適合チェック
選択機種
HMR1000
最大回収容積
1,000 mL
検査装置台数
1 台
運転パターン
交互運転
使用消費電力
0.4 kW
必要回収容積
500 mL

※ 回収率は90%想定で計算しています。
※ 回収ガス濃度は95%想定です。
※ ボンベ残圧力は検査圧力の2倍で計算しています(例:検査圧力200 kPa/G の場合、残圧力400 kPa/G)。

顧客一覧・見積設定
会社名 / 担当者装置スペックボンベ価格回収機見積年間削減額投資回収シミュ回数最終ログイン状態操作
読み込み中...
PDF出力履歴
会社名 / 担当者シミュレーション名ファイルサイズ出力日時操作
読み込み中...
登録顧客数
現在ログイン中
本日アクセス数
🟢 現在ログイン中ユーザー

なし

📈 本日のアクセス一覧

なし

絞り込み:
🏆 アクセス頻度ランキング
順位会社名 / ユーザー名操作回数アクティブ日数エラー数最終アクセス
読み込み中...
日次集計
日付総アクセスユニークユーザーエラー件数エラー率
読み込み中...
詳細ログ
日時会社名 / ユーザー名メソッドパスステータス応答時間IPアドレス
読み込み中...
🚫 ブロックドメイン管理

読み込み中...

📝 登録試行ログ
日時メールアドレス会社名結果理由IP
読み込み中...
機種別 標準販売価格マスター
読み込み中...
物理定数(計算エンジン固定値)
パラメーター単位説明
大気圧101,325Pa abs計算基準圧力
ボンベ容積47L標準充填シリンダー
充填圧力14.7MPa/Gボンベ満充填時
残圧力検査圧力×2kPa/G使用不可残圧(可変)
※ 変更にはソースコード修正が必要です(calculator.js)
回収率・電力設定(計算エンジン固定値)
パラメーター単位説明
回収率90%メイン回収率(REC1)
補助回収率95%補助回収率(REC2)
消費電力1.0kW/h真空ポンプ+コンプレッサー+制御系
実質排気率 = 現状ガス費 × 10%(= 1 − REC1)で計算
新規ユーザー デフォルト稼働条件
項目デフォルト値設定範囲
検査容積500 mL100〜2,000 mL
検査圧力170 kPa/G50〜500 kPa/G
サイクルタイム60 sec20〜180 sec
一日稼働時間22 時間/日8〜24 時間/日
月間稼働日数25 日/月10〜30 日/月
設備稼働率85 %50〜100 %
ユーザー登録時に自動適用。各ユーザーが個別に変更・保存可能
標準条件 計算結果プレビュー
検査容積500mL・圧力170kPa・60sec・22h・25日・85%・ボンベ¥60,000・回収機¥450万
68 本
年間ボンベ使用数(現状)
7 本
回収後ボンベ数
353 万円
年間純削減額
1.27 年
投資回収期間
408 万円
現状年間ガス費
1,316 万円
5年間総節減額
Excelシートと照合済み(全数値一致)
メール送信設定 デバッグ
コスト削減効果 計算ロジック(営業根拠)
① 1サイクル消費量
= (検査圧力[Pa abs] × 検査容積[L]) ÷ 大気圧
標準値: 1.34 L(ANR)/cycle
② 年間ガス消費量
= 1cycle消費量 × 年間サイクル数
標準値: 450,669 L/年
③ 必要ボンベ本数
= CEIL(年間消費量 ÷ ボンベ有効量)
ボンベ有効量: 6,680 L
④ 回収後ガス費
= 現状ガス費 × (1 − 回収率90%)
= 現状の10%分だけ購入
⑤ 年間純削減額
= (現状ガス費 − 回収後ガス費) − 電気代
標準値: 353.175万円/年
⑥ 投資回収期間
= 回収機価格 ÷ 年間純削減額
標準値: 1.27年(約1.3年)
Helium Recovery Machine for Helium Leak Testing Systems

ヘリウムリークテスト装置専用
ヘリウム回収機

HRM series
Cat No. 925009-001-00 Rev 1.1

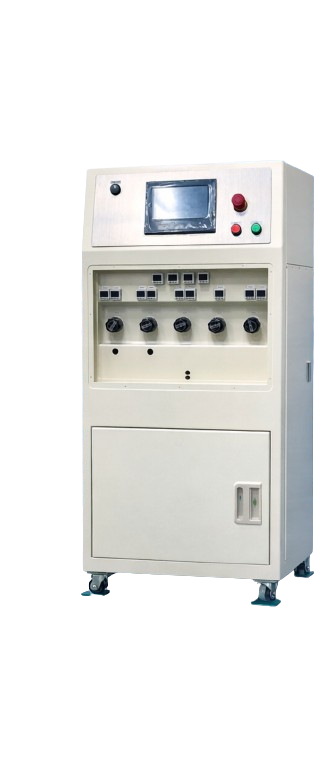

HRM series 製品写真
高回収率・省コストのヘリウム回収システム
90%以上
ヘリウムガス回収率
約 1/10
ヘリウムガス消費量削減

特長 主要特長

📡
濃度監視・自動回復モード
濃度監視機能と自動濃度回復モードを搭載し、規定濃度維持を自動で実現します。
🔋
高純度回収(約95%)
当社ヘリウムリークテスト装置との接続時に約95%の高純度でヘリウムを回収。ガス消費量を大幅削減します。
🔩
エアレス仕様
内蔵バルブに電磁弁を採用。エア配管が不要で、設置環境を選びません。
📦
コンパクト設計
幅650 × 奥行600 × 高さ1,450 mmのスリム設計。工場フロアへの設置も容易です。

型式 型式体系

HMR1000-R
❶ 最大回収容量
記号回収容積
11,000 mL
22,000 mL
❷ 真空ポンプ仕様
記号真空ポンプ仕様
Rロータリーポンプ
(油回転ポンプ)
Dドライポンプ

仕様 製品仕様

仕様項目HMR1000-※HMR2000-※
使用流体ヘリウム
電源電圧単相 100V(50/60Hz)
電源接続方式引掛形電源コネクタ(接地付)
外部通信接続方式 ※1Ethernet(RJ45, LANポート)
定格電流4A(400W)5A(500W)
瞬時最大消費電流8A(800W)10A(1,000W)
ガス
接続
ヘリウムボンベRc 1/4(1ポート)
供給Rc 1/4(1ポート)
回収Rc 1/4(1ポート)
屋外排気Rc 1/4(1ポート)
使用温度範囲10〜40℃
使用湿度範囲80%RH以下(結露なきこと)
最大供給圧力0.4 MPa
耐圧0.6 MPa
最大回収サイクル60 sec
最大回収容積 ※21,000 mL2,000 mL
ガス回収率 ※390%以上
冷却方式強制空冷(ファン内蔵)
重量350 kg360 kg
※1 通信方式・プロトコルは接続機器により異なります
※2 回収機接続口から検査封止容積までの全容積となります
※3 当社ヘリウムリークテスト機と接続した場合のテストデータ

寸法 外形寸法

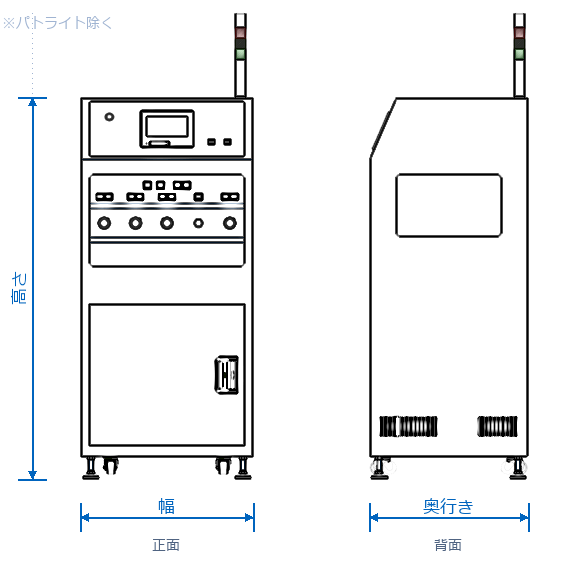

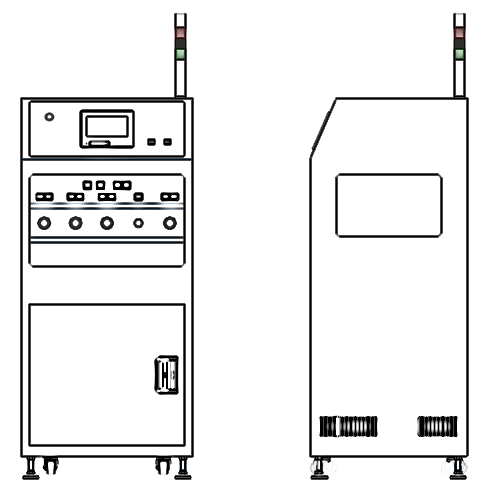

HRMシリーズ 外形寸法図(正面・背面)
650
mm
奥行
600
mm
高さ
1,450
mm
電源 AC 100V / 800W(50/60Hz)

注意 注意事項

  1. 本装置は国内仕様により日本国内での使用を前提として設計されています。海外で使用する場合は事前に当社までご相談ください。
  2. 保証期間は、使用開始から1年以内、もしくは納入後1.5年以内、いずれか早期に到達する期間です。製品には耐久回数・稼働時間・交換部品などが定められているものがありますので、ご注文前にご確認ください。
  3. ロータリーポンプ(油回転ポンプ)モデルはフィルター内蔵ですが、極微量の油分が混入する場合があります。完全禁油製品を検査するリークテスト装置にはご利用になれません。
  4. 高濃度ヘリウム回収には、ヘリウム封入前の内部圧力を 50 Pa/abs 以下にしてください。濃度が低下すると自動的にボンベからヘリウムを補充(リビルド)します。
  5. リークテスト装置間の接続配管は内径 φ6 以上を確保してください。金属配管推奨。困難な場合はPTFE・PFA等フッ素樹脂製チューブまたはナイロンチューブを使用してください。
  6. 回収容積は回収機接続ポートからリークテスト装置内回路・被検査容積までの全容積です。配管長さは極力短くしてください。
  7. 本体下部通気口と背面上部の強制空冷ファン通気口それぞれに 300 mm 以上のスペースを確保し、吸排気を妨げないようにしてください。粉塵の多い環境でのご使用はお控えください。
株式会社 下野機械技術
〒612-8374 京都府京都市伏見区治部町105番地 京都市成長産業創造センター306号
TEL (075) 748-6317  FAX (075) 748-6314
🌐 www.si-mechanical.com
装置仕様は改良のため予告なく変更される場合があります
Rev 1.1  Cat No. 925009-001-00
